Гидрораспределитель РЕ 6.3 двухпозиционный
Гидрораспределители РЕ 6.3 двухпозиционные предназначены для реверсирования движения рабочих органов станков (или других машин).
Принцип работы
Управление распределителем осуществляется электромагнитами. При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком. При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

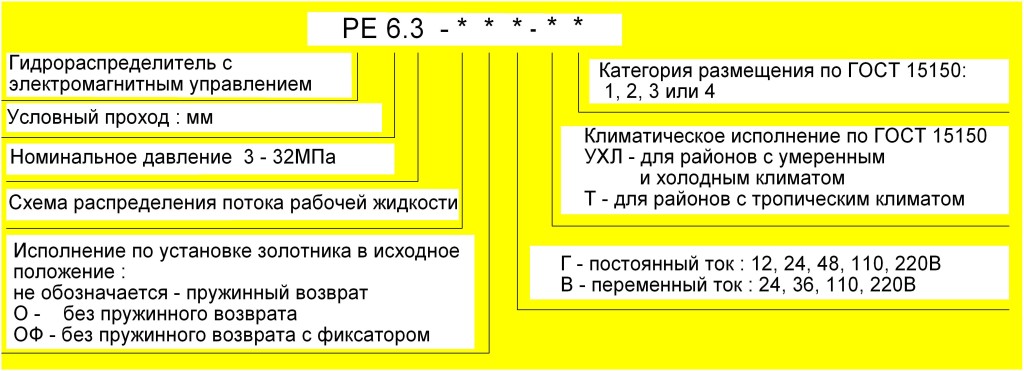

Схема обозначения при заказе
|
Праметр |
Значения |
|
Условный проход, мм |
6 |
|
Входное номинальное давление, МПа |
32 |
|
Выходное давление при сливе, max, МПа |
6 |
|
Расход рабочей жидкости, л/мин |
|
|
16 |
|
12,5 |
|
максимальный (в зависимости от исполнения по схеме распределения потока), не больше |
80 |
|
Герметичность внутри оборудования (max внутренние утечки по всем линиям), см3/мин |
|
|
200 |
|
120 |
|
100 |
|
Время срабатывания, мс, не больше: |
|
|
20 |
|
40 |
|
Номинальное напряжение источника питания (электромагнита), В: |
|
|
12, 24, 48, 110
|
|
24, 36, 110, 220 |
|
Вес, кг |
1,4 |

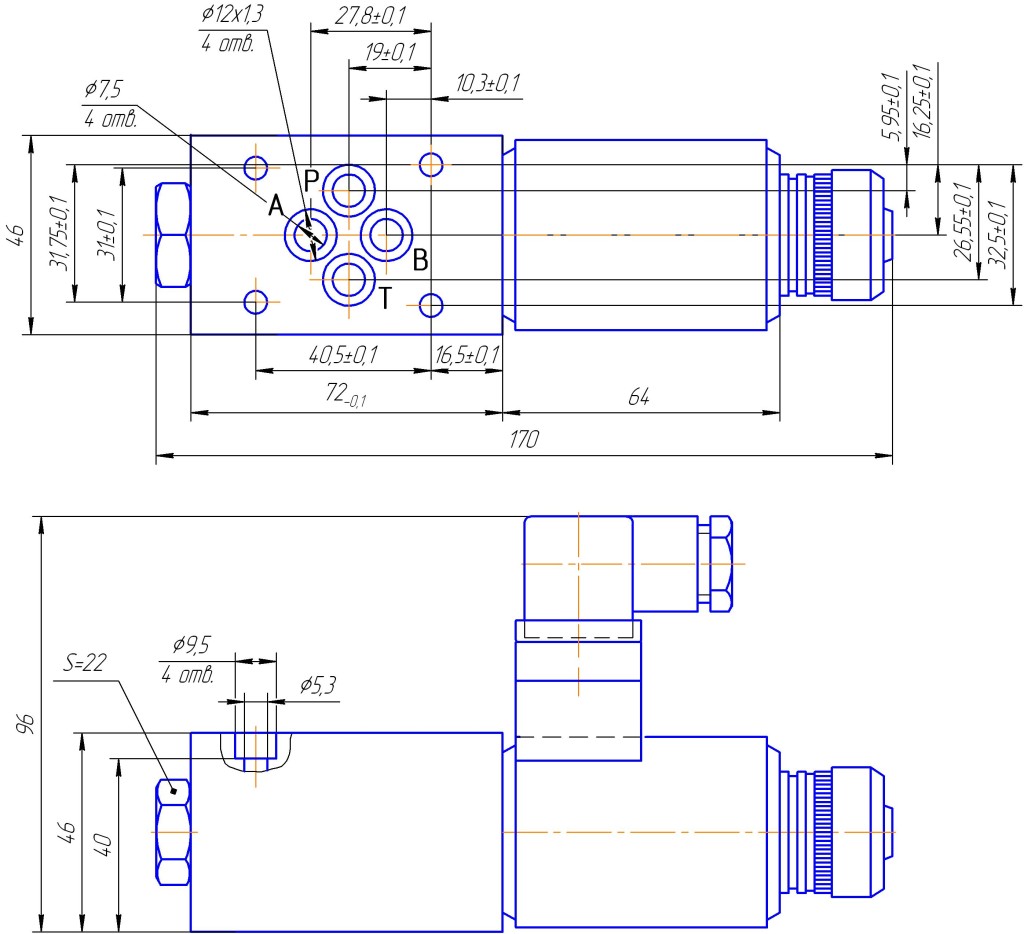

Габаритные размеры гидрораспределителя РЕ 6.3 двухпозиционного
