Реле НМВШ
Цена по-запросу
Под заказ
Реле НМВШ предназначено для выполнения электрических зависимостей, исключающих появление недопустимых для безопасности движения поездов состояний устройств сигнализации, централизации и блокирования (СЦБ) железнодорожного транспорта и метрополитена/
Технические характеристики
- По характеру работы якоря на отпускание реле являются гравитационными.
- Масса не превышает 2,2 кг.
- Габаритные размеры: 114х89х210 мм.
| Тип реле | Сопротивление, Ом | Напряжение или ток | Номинальное питание | Замедление, с | ||
| Перегрузки | Отпускания | Притяжения | ||||
| НМВШ2-900/900 | 900х1 900х1 |
Мостовая, с последовательным включением катушек | ||||
| 60 В | 10,5 В | 21 В | - | - | ||
| Мостовая, с параллельным включением катушек | ||||||
| 35 В | 6 В | 12 В | - | - | ||
| Однополупериодная, с последовательным включением катушек | ||||||
| 100 В | 17,5 В | 35 В | - | - | ||
| Мостовая, с включением второй катушки (клеммы 4-2) | ||||||
| 60 В | 10,5 В | 20 В | - | - | ||
Эксплуатация
Оптимальными условиями для использования реле НМВШ являются:
- Температура окружающей среды от –50°С до +60°С,
- Относительная влажность воздуха:
- при +20°С - 90%,
- при +40°С - 70%.

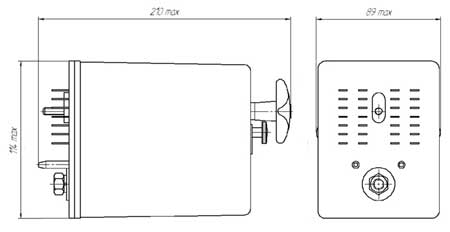

Рис.1. Схематическое изображение реле НМВШ
