Термопреобразователи сопротивления ТСП-8043Р, ТСМ-8043Р
Термопреобразователи сопротивления ТСП-8043Р, ТСМ-8043Р (ТУ 311-4850458.070-91) предназначены для измерения температуры подшипников и масла в них. Применяется на судах с неограниченным районом плавания.
Рабочий диапазон измеряемых температур, °С |
|
для ТСП-8043Р |
от -50 до +120 |
для ТСМ-8043Р |
от -50 до +100 |
Условное обозначение НСХ преобразования (ГОСТ 6651) |
|
для ТСП-8043Р |
50П, 100П, 46П (гр.21) |
для ТСМ-8043Р |
50М |
Класс допуска (ГОСТ 6651) |
В, С |
Схематическое изображение соединений (ГОСТ 6651) |
3 |
Показатель тепловой инерции, с, не более |
|
для ТСП-8043Р |
9 |
для ТСМ-8043Р |
20 |
Условное давление измеряемой среды Pу, МПа |
0,63 |
Материал защитной арматуры |
сталь 12Х18Н10Т |
наконечника |
медь М1 |
Материал головки термопреобразователя |
сталь 12Х18Н10Т |
Головка термопреобразователя водозащищенного исполнения. |
|
Устойчивость к механическим воздействиям |
вибропрочные, ударопрочные |

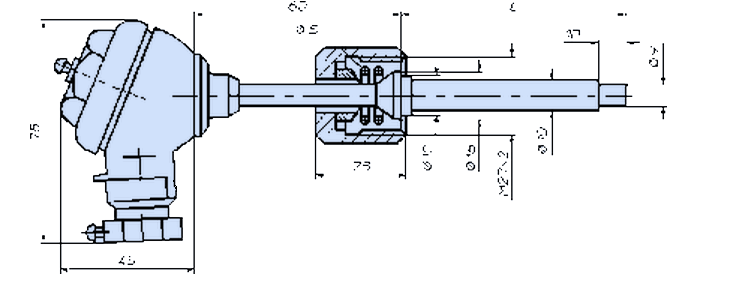

L, мм
|
20 |
25 |
32 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
500 |
630* |
800* |
1000* |
1250* |
|
